Gewindefräser VHM Diamantbeschichtet, M4 -M12 ISO, DIN13, Spiralisiert 30°
209,99 €
Versandkostenfrei
Produktinformationen "Gewindefräser VHM Diamantbeschichtet, M4 -M12 ISO, DIN13, Spiralisiert 30°"
Karnasch Diamantbeschichteter Vollhartmetall-Gewindefräser – spiralisiert 30°, metrisches ISO-Gewinde DIN 13
Der Karnasch Diamantbeschichtete Vollhartmetall-Gewindefräser der Serie 23 2005 ist ein hochspezialisiertes Profi-Werkzeug für die Fertigung von Innengewinden in besonders abrasiven Werkstoffen. Mit seinem 30°-Spiralwinkel und der hochwertigen Diamantbeschichtung bietet er außerordentliche Standzeiten – ideal für die HSC-Bearbeitung von Composites, Verbundwerkstoffen und Faserverbundstoffen.

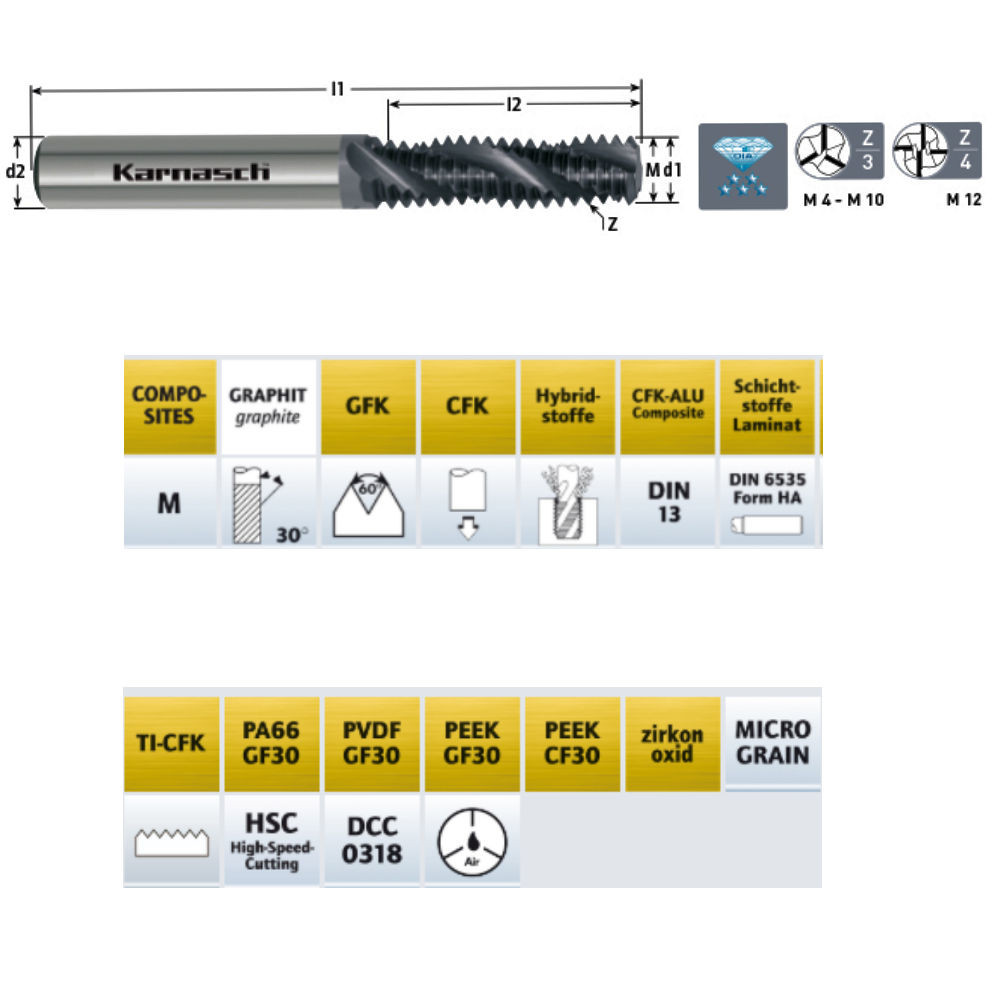

Eigenschaften
- Vollhartmetall (Micro Grain) – höchste Härte und Verschleißfestigkeit
- Diamantbeschichtung (DCC 0318) – ideal für hochabrasive Werkstoffe
- 30° Spiralwinkel für optimale Späneabfuhr
- Metrisches ISO-Gewinde nach DIN 13
- Gewindetiefe: 2,5 × D (Durchmesser)
- Ohne Innenkühlung – Trockenbearbeitung mit Druckluft möglich
- Ohne Senkstufe
- Schaft nach DIN 6535 Form HA
- HSC-geeignet (High-Speed-Cutting)

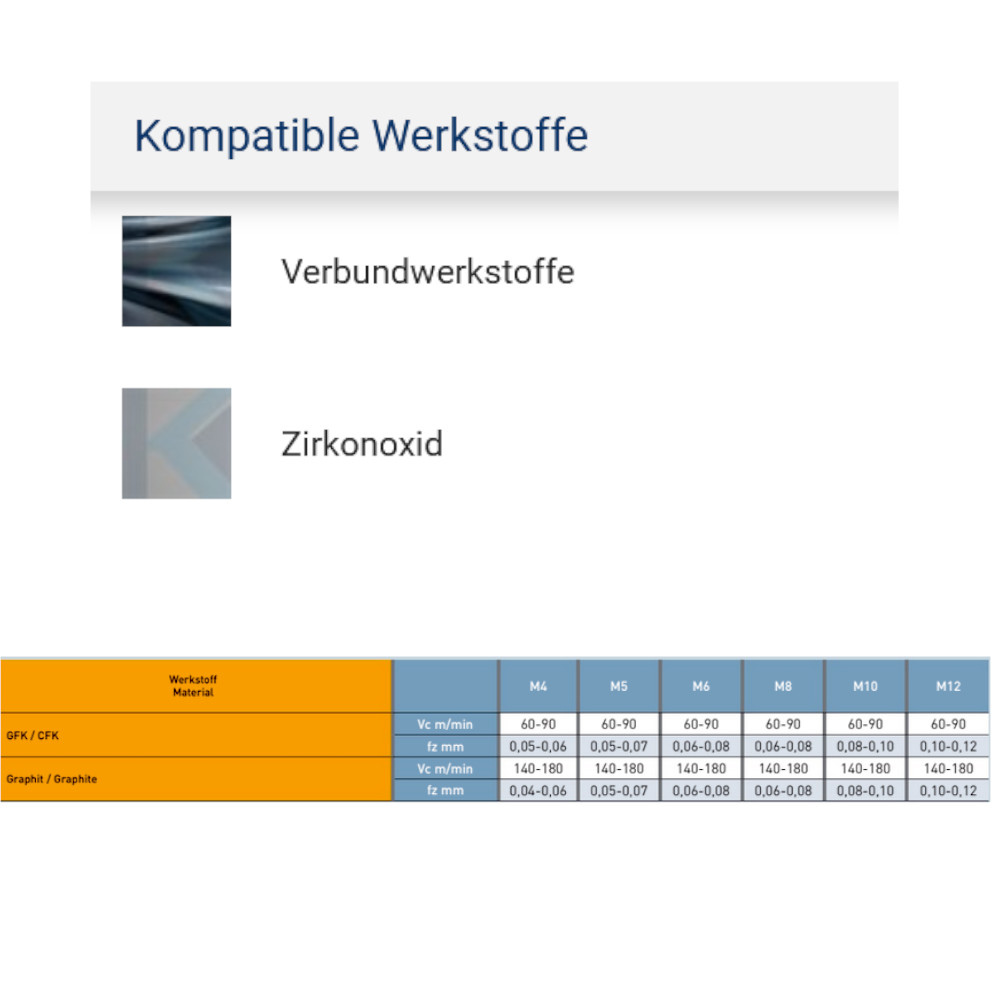

Empfohlene Werkstoffe
- Composites: CFK (Kohlefaserverstärkter Kunststoff), GFK (Glasfaserverstärkter Kunststoff)
- Faserverbundstoffe: TI-CFK, Hybridstoffe
- Verstärkte Kunststoffe: PA66 GF30, PVDF GF30, PEEK GF30, PEEK CF30
- Composites mit Metall: CFK-ALU, CFRP-ALU
- Spezialwerkstoffe: Graphit, Schichtstoffe, Laminate
- Keramik: Zirkonoxid (ZrO₂)
Anwendung
Der Gewindefräser ist speziell für die spanende Bearbeitung von abrasiven Verbundwerkstoffen entwickelt. Typische Einsatzgebiete sind die Luft- und Raumfahrtindustrie, der Motorsport, der Bootsbau sowie die Medizintechnik. Durch die Diamantbeschichtung wird der schnelle Verschleiß durch Kohle- und Glasfasern deutlich reduziert, was die Standzeiten gegenüber unbeschichteten oder TiN/TiAlN-beschichteten Werkzeugen vervielfacht.
Technische Daten

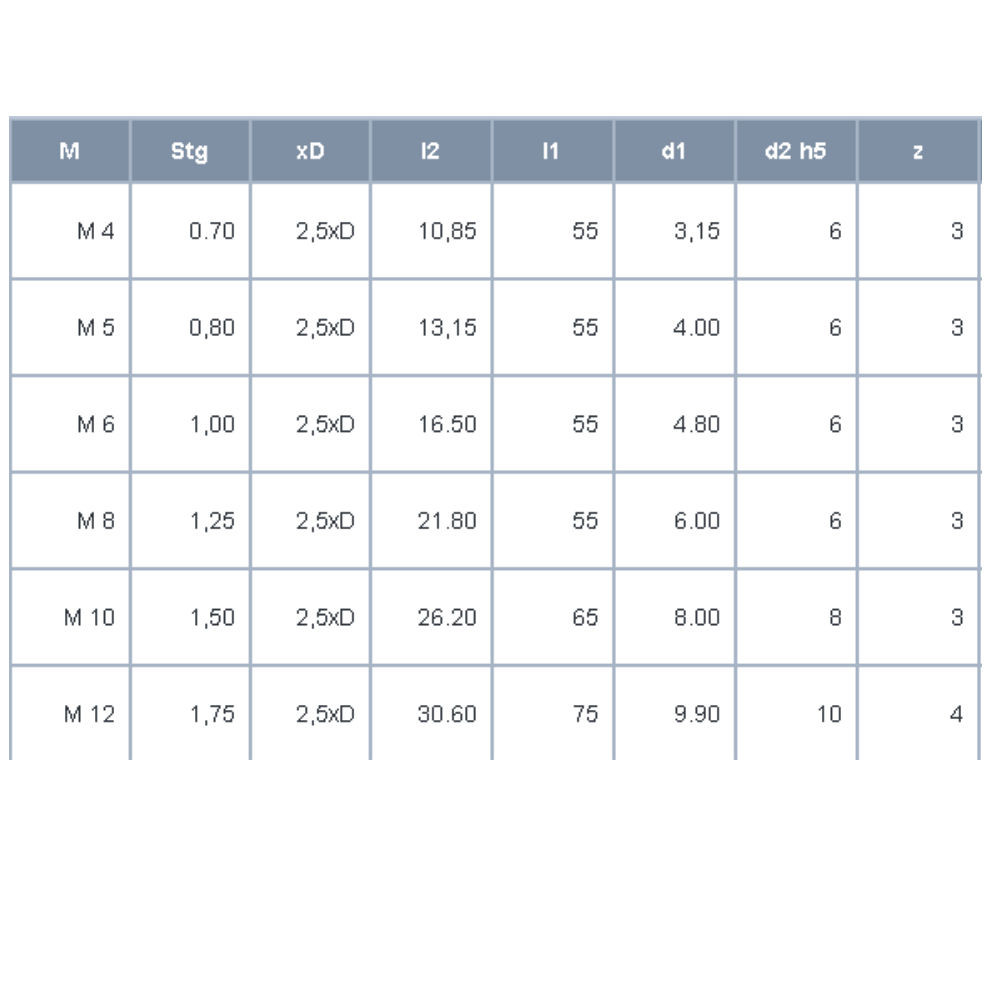

| Art.-Nr. | Gewinde | Stg (mm) | x D | l2 (mm) | l1 (mm) | d1 (mm) | d2 h5 (mm) | Z |
|---|---|---|---|---|---|---|---|---|
| 23 2005 04 070 25 | M 4 | 0,7 | 2,5×D | 10,85 | 55 | 3,15 | 6 | 3 |
| 23 2005 05 080 25 | M 5 | 0,8 | 2,5×D | 13,15 | 55 | 4,00 | 6 | 3 |
| 23 2005 06 100 25 | M 6 | 1,0 | 2,5×D | 16,50 | 55 | 4,80 | 6 | 3 |
| 23 2005 08 125 25 | M 8 | 1,25 | 2,5×D | 21,80 | 55 | 6,00 | 6 | 3 |
| 23 2005 10 150 25 | M 10 | 1,50 | 2,5×D | 26,20 | 60 | 8,00 | 8 | 3 |
| 23 2005 12 175 25 | M 12 | 1,75 | 2,5×D | 30,60 | 75 | 9,90 | 10 | 4 |
Legende: Stg = Gewindesteigung, x D = Gewindetiefe, l2 = Schneidenlänge, l1 = Gesamtlänge, d1 = Gewindekerndurchmesser, d2 = Schaftdurchmesser (h5-Toleranz), Z = Schneidenzahl
Werkzeugausführung
- Material: Vollhartmetall (Micro Grain)
- Beschichtung: Diamant (DCC 0318)
- Spiralwinkel: 30°
- Schaft: DIN 6535 Form HA
- Bearbeitung: HSC – High-Speed-Cutting
- Kühlung: Druckluft (Trockenbearbeitung)
- Gewindefräs-Verfahren: Zirkular interpoliert
| Gewindegröße: | M4, M5, M6, M8, M10, M12 |
|---|---|
| Kühlung: | ohne Innenkühlung |
