Gewindefräser VHM Diamantbeschichtet, M4 -M12 ISO, Spiralisiert mit Senkstufe
209,99 €
Versandkostenfrei
Produktinformationen "Gewindefräser VHM Diamantbeschichtet, M4 -M12 ISO, Spiralisiert mit Senkstufe"
Karnasch Diamantbeschichteter Vollhartmetall-Gewindefräser mit 90° Senkstufe – spiralisiert 30°, metrisches ISO-Gewinde DIN 13
Der Karnasch Diamantbeschichtete Vollhartmetall-Gewindefräser der Serie 23 2006 ist ein hochspezialisiertes Profi-Werkzeug für die Fertigung von Innengewinden mit gleichzeitiger 90°-Senkstufe in besonders abrasiven Werkstoffen. Mit seinem 30°-Spiralwinkel, der integrierten Senkstufe und der hochwertigen Diamantbeschichtung bietet er außerordentliche Standzeiten – ideal für die HSC-Bearbeitung von Composites, Verbundwerkstoffen und Faserverbundstoffen.
Eigenschaften
- Vollhartmetall (Micro Grain) – höchste Härte und Verschleißfestigkeit
- Diamantbeschichtung (DCC 0318) – ideal für hochabrasive Werkstoffe
- Integrierte 90°-Senkstufe – Senkung und Gewindefräsen in einem Arbeitsgang
- 30° Spiralwinkel für optimale Späneabfuhr
- Metrisches ISO-Gewinde nach DIN 13
- Gewindetiefe: 2,0 × D (Durchmesser)
- Ohne Innenkühlung – Trockenbearbeitung mit Druckluft möglich
- Schaft nach DIN 6535 Form HA
- HSC-geeignet (High-Speed-Cutting)

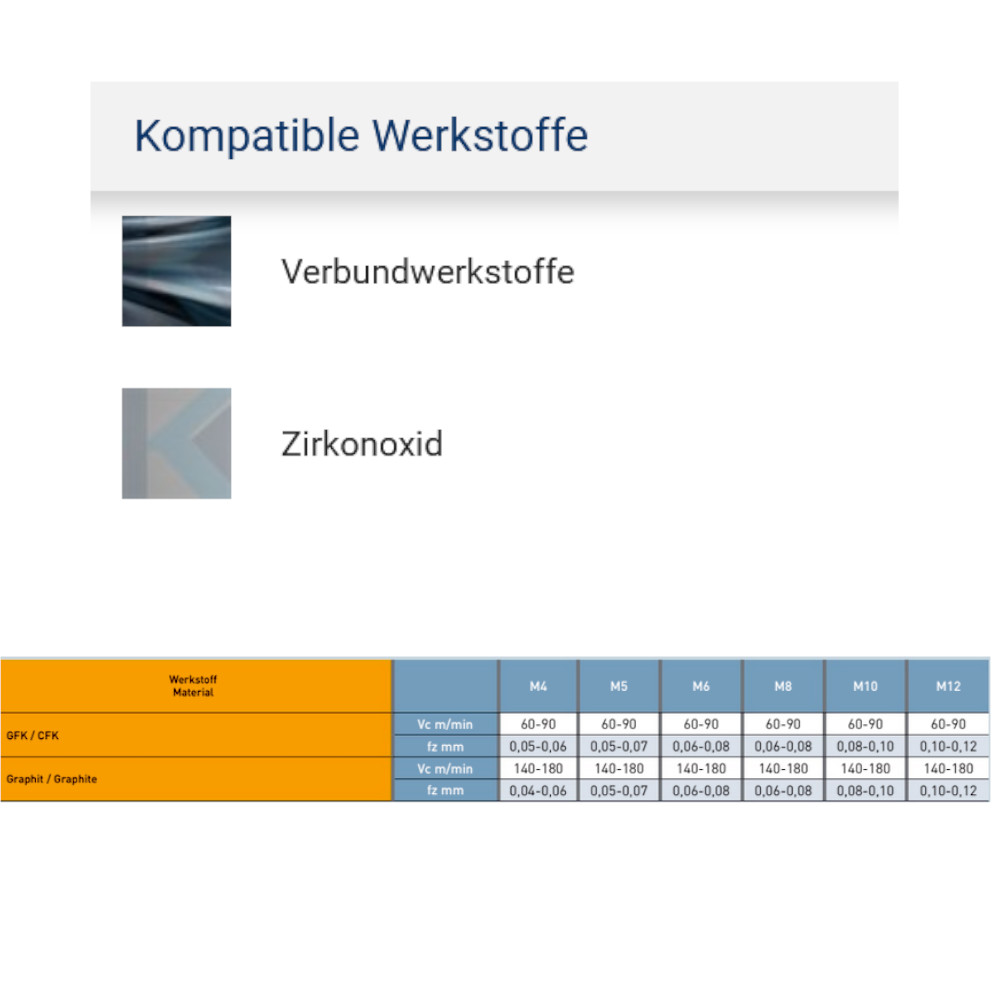

Empfohlene Werkstoffe
- Composites: CFK (Kohlefaserverstärkter Kunststoff), GFK (Glasfaserverstärkter Kunststoff)
- Faserverbundstoffe: TI-CFK, Hybridstoffe
- Verstärkte Kunststoffe: PA66 GF30, PVDF GF30, PEEK GF30, PEEK CF30
- Composites mit Metall: CFK-ALU, CFRP-ALU
- Spezialwerkstoffe: Graphit, Schichtstoffe, Laminate
- Keramik: Zirkonoxid (ZrO₂)
Anwendung
Der Gewindefräser ist speziell für die spanende Bearbeitung von abrasiven Verbundwerkstoffen entwickelt. Die integrierte 90°-Senkstufe ermöglicht in einem einzigen Arbeitsgang sowohl das Innengewinde als auch eine 90°-Senkung – das spart Werkzeugwechsel und reduziert die Bearbeitungszeit erheblich. Typische Einsatzgebiete sind die Luft- und Raumfahrtindustrie, der Motorsport, der Bootsbau sowie die Medizintechnik.
Technische Daten

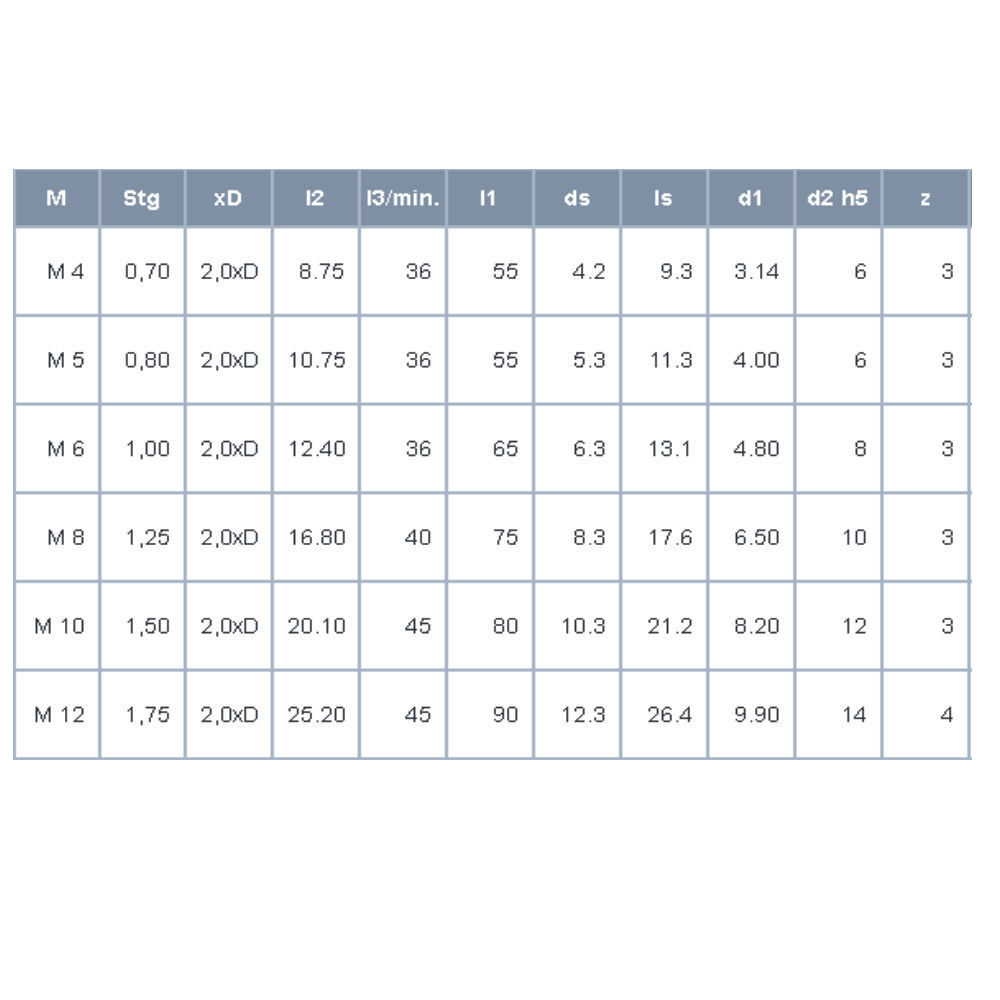

| Art.-Nr. | Gewinde | Stg (mm) | x D | l2 (mm) | l3 min. (mm) | l1 (mm) | ds (mm) | ls (mm) | d1 (mm) | d2 h5 (mm) | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 23 2006 04 070 20 | M 4 | 0,7 | 2,0×D | 8,75 | 36 | 55 | 4,2 | 9,3 | 3,14 | 6 | 3 |
| 23 2006 05 080 20 | M 5 | 0,8 | 2,0×D | 10,75 | 36 | 55 | 5,3 | 11,3 | 4,00 | 6 | 3 |
| 23 2006 06 100 20 | M 6 | 1,0 | 2,0×D | 12,40 | 36 | 65 | 6,3 | 13,1 | 4,80 | 8 | 3 |
| 23 2006 08 125 20 | M 8 | 1,25 | 2,0×D | 16,80 | 40 | 75 | 8,3 | 17,6 | 6,50 | 10 | 3 |
| 23 2006 10 150 20 | M 10 | 1,50 | 2,0×D | 20,10 | 45 | 80 | 10,3 | 21,2 | 8,20 | 12 | 3 |
| 23 2006 12 175 20 | M 12 | 1,75 | 2,0×D | 25,20 | 45 | 90 | 12,3 | 26,4 | 9,90 | 14 | 4 |

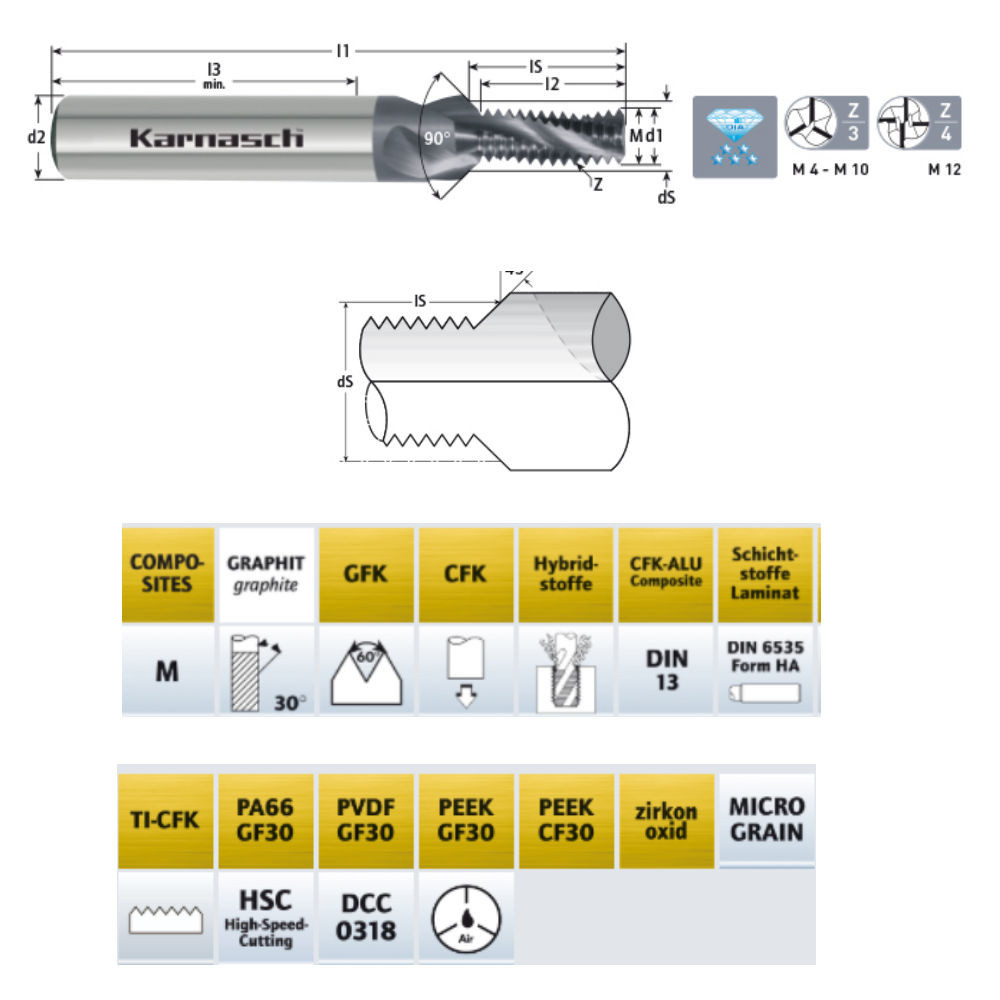

Legende: Stg = Gewindesteigung, x D = Gewindetiefe, l2 = Schneidenlänge, l3 min. = Mindestlänge ohne Schaft, l1 = Gesamtlänge, ds = Senkungsdurchmesser, ls = Senkungslänge, d1 = Gewindekerndurchmesser, d2 = Schaftdurchmesser (h5-Toleranz), Z = Schneidenzahl
Werkzeugausführung
- Material: Vollhartmetall (Micro Grain)
- Beschichtung: Diamant (DCC 0318)
- Spiralwinkel: 30°
- Senkstufe: 90° integriert
- Schaft: DIN 6535 Form HA
- Bearbeitung: HSC – High-Speed-Cutting
- Kühlung: Druckluft (Trockenbearbeitung)
- Gewindefräs-Verfahren: Zirkular interpoliert
| Gewindegröße: | M4, M5, M6, M8, M10, M12 |
|---|---|
| Kühlung: | ohne Innenkühlung |
